日東産業は絶縁チューブ、絶縁パイプのメーカー。

837d83c83n838d83608385815b83u8140pi.png 837d83c83n838d83608385815b83u8140pet81enomex81epet.png 837d83c83n838d83608385815b83u8140pi81epps.png 837d83c83n838d83608385815b83u8140pet.png 837d83c83n838d83608385815b83u8140ul94f92e8814083m83c83y977d90a7.png

電気絶縁関連
車載関連
航空宇宙関連

超耐熱


耐熱

350℃ 航空 宇宙

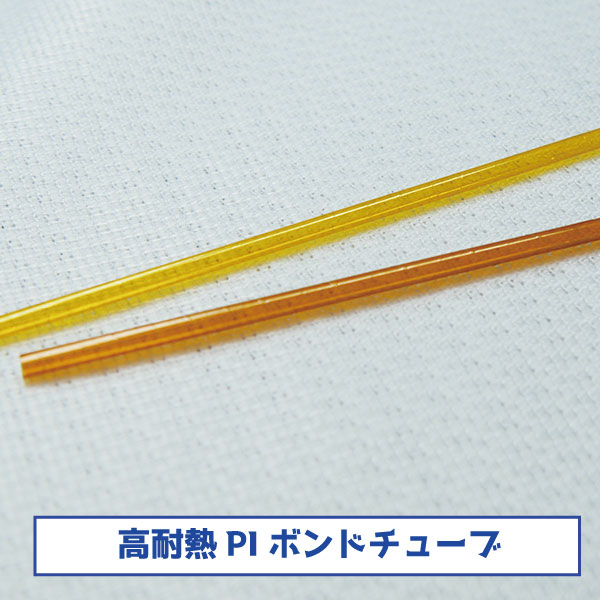

ポリイミドチューブ、アルミ箔
人工衛星、電気自動車など、高温域での使用が可能です。内径0.8㎜から0.1㎜刻みで製作致します。用途は宇宙関連が主体ですが話題の電気自動車業界からの問い合わせが増えています。

強耐熱


耐熱

220℃ UL認定

内径0.8㎜から0.1㎜刻みで製作致します。用途はノイズ対策が主体ですので音響関連からの問い合わせも多くなりつつあります。

中耐熱


耐熱+機能

160~200℃

PEN
重電モーター主体ですが自動車メディカル用途のお問い合わせが増加しています。内径0.8㎜から0.1㎜刻みで製作致します。用途は重電モーターが主体ですが話題の電気自動車業界からの問い合わせを頂きています。

機能耐熱

電気絶縁耐熱

120~200℃

PET、PA
媒関連が主体ですが、自動車、各種モーター部材でご利用頂いております。内径0.8㎜から0.1㎜刻みで製作致します。用途は冷媒関連が主体ですが話題の電気自動車業界からの注文が増加中です。

耐熱

標準耐熱

60~200℃

PET、PP
スタンダード材料で、生活雑貨や日用品など、様々な分野でご利用頂いております。内径0.8㎜から0.1㎜刻みで製作致します。用途は冷媒配管、モーターが主体ですが他と同様に電気自動車業界から問い合わせが増えています。


耐熱絶縁チューブ(パイプ)
ポリイミド、ノーメックス、PET各種
1本から製造可能
内径は0.1mm刻みで




スパイラルチューブ加工だから出来る事。

主に絶縁を目的とするパイプ(チューブ状)。
押出し成形機でストロー状に成形する加工方式とは違い、工業用絶縁フィルムをテープ状にスリット加工し、
スパイラル(螺旋(らせん)状に接着しながら固形化する技術製品ですので

内径は100種類以上に対応。

100種類以上の金型を自由にお使い頂けます

最小1mmΦから最大250Φ
0.1mm刻みの作成が可能です。



材質の組み合わせが自在

PET:耐熱約150℃
PI:耐熱約350℃
NOMEX:耐熱約220℃
PEN:耐熱約180℃
 用途や環境に応じた多層設計を提案させて頂きます。
お気軽にお問い合わせください。

 特徴

超耐熱材料パイプ(チューブ)を1本からオリジナル製作出来ます。 異素材の複合 複合+多層のチューブ化が最大の特徴です
チュービング。。


参考例 : 超耐熱と生産コスト

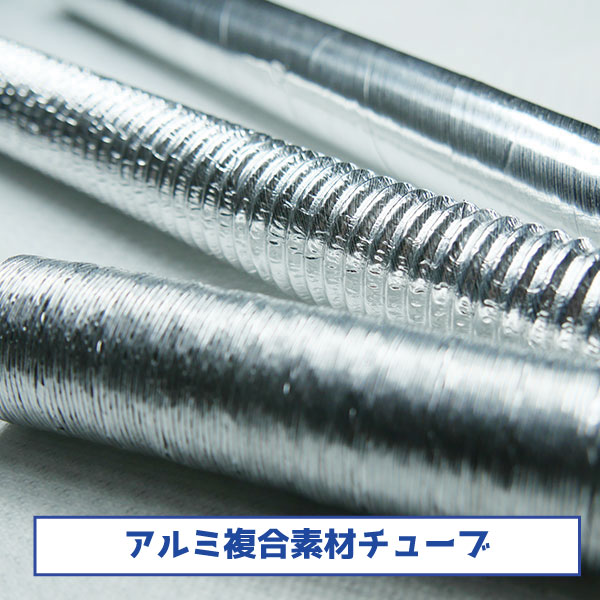

PET+アラミド紙+PETポリイミドフィルム+アラミド紙アルミ箔+難燃紙

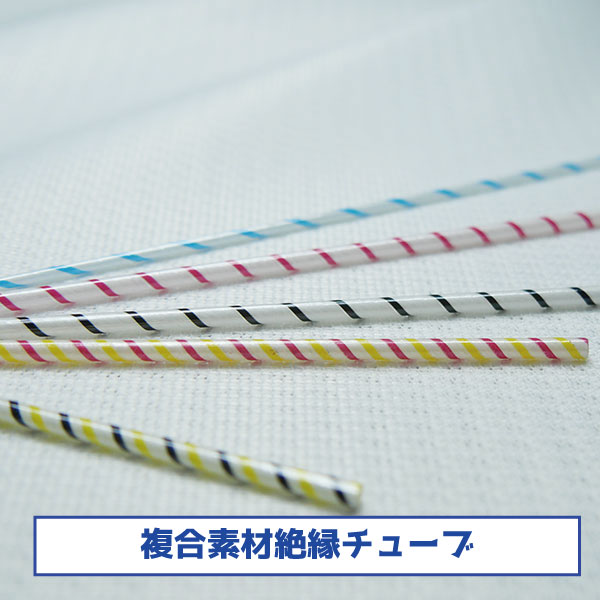

新素材の複合チュービング化を提案します!



40年の信頼は、こんな分野で利用頂いています

主として配線用リード線の絶縁ですが


車載関連

電気、水素自動車モーター,リード配線の絶縁、変圧トランス,リード線絶縁、
電装関連リード線絶縁、アンテナ用カバー(ノイズ抑制機能を練り込んだ開発素材)


家電関連

エアコン,モーター等のリード線絶縁


航空宇宙関連

宇宙衛星用に欠かせない高温耐熱に適した絶縁

製造方法

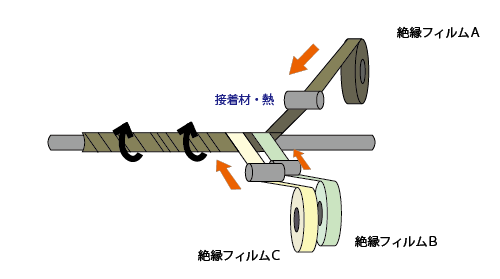

チューブ製造方法

 2種類、3種類のテープ状にスリット加工された絶縁フィルムを絵の通りに適した熱と接着材でスパイラル固定しながらチューブ加工製造します。




スパイラルチューブ a la carte

最小の外径

1㎜Φ

最大の外径

250㎜Φ

長さは

5㎜~2000㎜まで

材質

PI (ポリイミド)

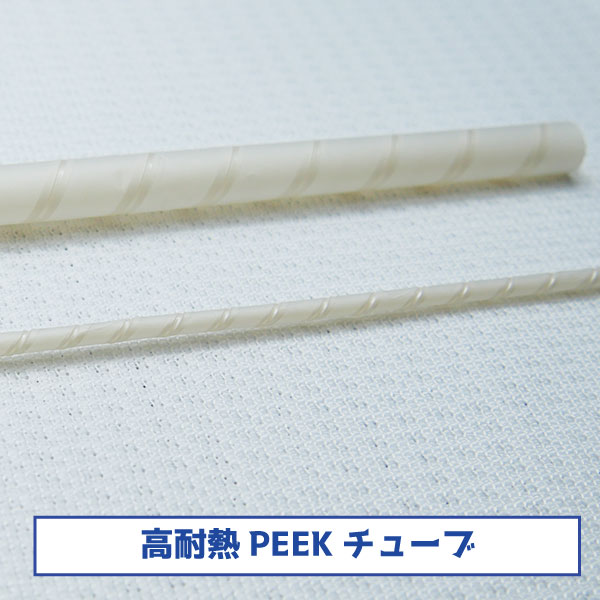

PEEK (ポリエーテルケトン)
PFA (パーフロロ)
FEP (4-6フッ化)
PPS (ポリフェニレンサルファイド)
PA (ポリアミド)
PES (ポリエーテルサルフォン)
PEI (ポリエーテルイミド)
PET (ポリエステル)
PEN (ポリエチレンナフタレート)
PC (ポリカーボネート)
PE (ポリエチレン)
PP (ポリプロピレン)
PS (ポリスチレン)
PVC (塩化ビニル樹脂)
NOMEX (ノーメックス紙)
各種不織布

ボンドタイプ

日東産業が開発したオリジナルボンドを使用したスパイラルチューブボンドタイプ。
ボンドタイプは接着性・耐熱性・耐久性に優れ、最大の特徴は異素材同士の複合チュービング化が可能です。

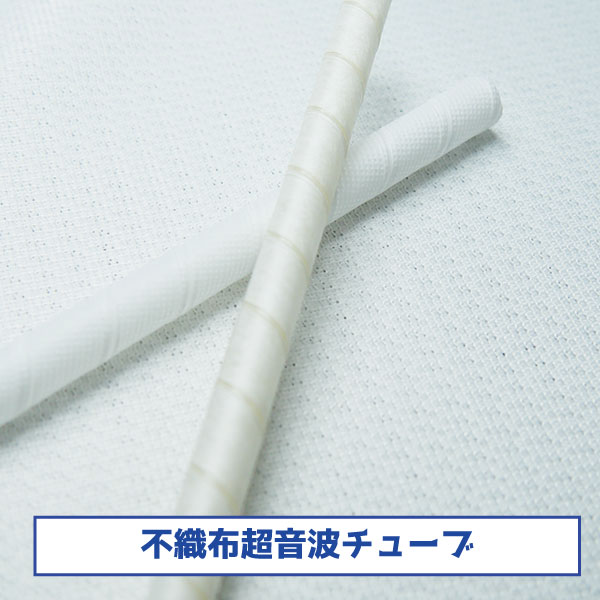

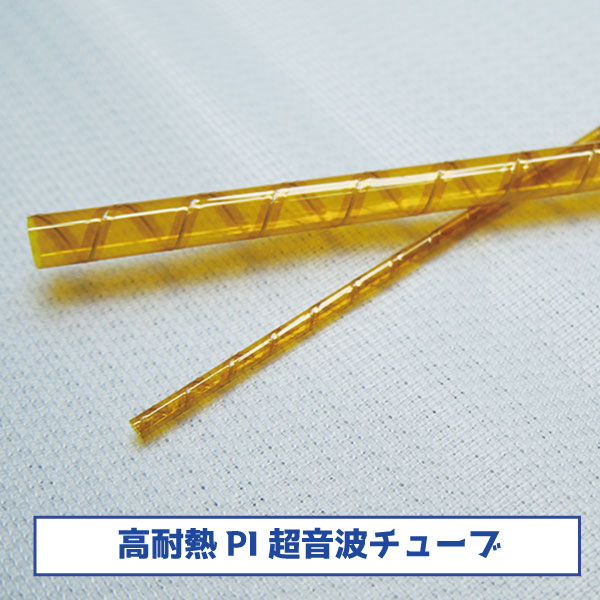

超音波タイプ

ボンドを使用せず、超音波シールでスパイラル化する、スパイラルチューブ超音波タイプ。
異素材を使用せず、単一素材だけでチュービング化を可能にします。
単一素材の特性を最大限発揮できるスパイラルチューブです。

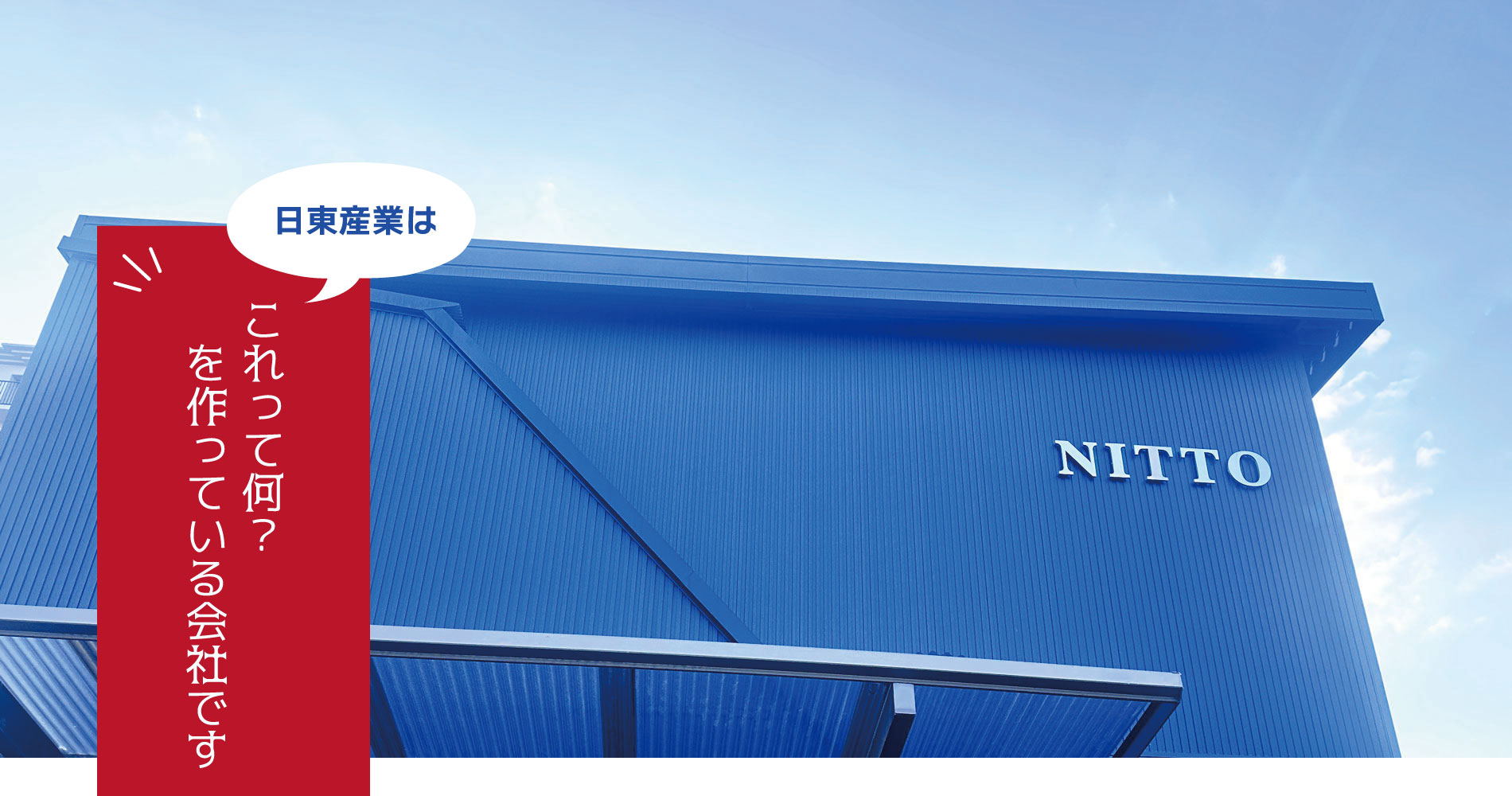

日東産業 本社画像



日東の絶縁チューブ加工技術

1985年からの約束

日東の絶縁チューブの日東産業株式会社:絶縁スパイラルチューブ加工のパイオニア。汎用の絶縁から電池部材加工・省電力製品まで幅広く電子・電気業界と共に皆様の生活を支えています。

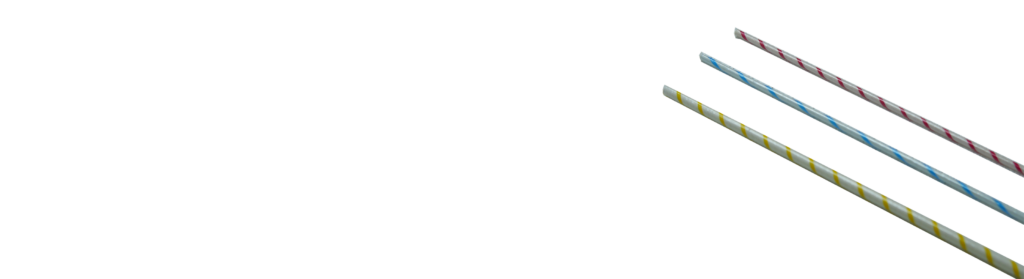

日東絶縁チューブ・スパイラルチューブ

電気の接続用の接続パーツを絶縁する作られた絶縁部品で形がストローのようであることからチューブと呼ばれるようになりました。そして私達日東産業はこれらをスパイラルにすることにより短納期で小ロットに対応することに成功しました。


スパイラルの利点

スパイラルチューブは螺旋状にチューブ加工をしていく技術で、成形の金型など不要で、直ぐに、ひとつからでもお作り出来ます。そして様々な材質がお選びいただけます。これまでの実績から超小径から大径まで、そして耐冷、耐熱、その他、フィルムが有する機能を生かしたモノ作りは限り無いです。

実績

PET(ポリエステル):耐熱約150℃
PP(ポリプロピレン)
PA(ポリアミド)
Pen:耐熱約180℃


PI(ポリイミド):耐熱約350℃
PC(ポリカーボネート)
NOMEX(ノーメックス):耐熱約220℃
不織布
